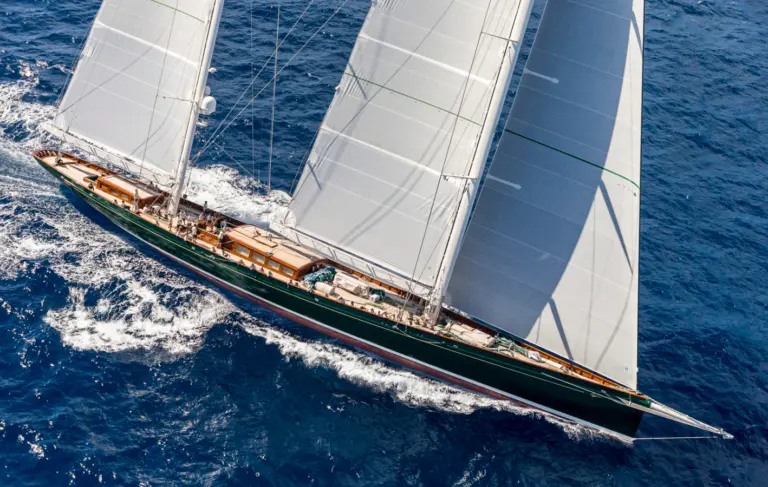

Het zeiljacht Hetairos heeft onlangs een grote refit gehad bij de werf Pendennis in het Verenigd Koninkrijk. De Hetairos werd in 2011 gebouwd door Baltic Yards en viel altijd al op door haar ontwerp en zeileigenschappen. Bij deze refit is het jacht voorzien van moderne techniek, zodat het weer voldoet aan de eisen van nu op het gebied van comfort, bedrijfszekerheid en zuinigheid.
Marble Automation leverde voor dit project een compleet automatiseringspakket. Het werk omvatte het ontwerp, de levering en de inbouw van een groot aantal bedienings- en bewakingsfuncties, allemaal gekoppeld aan één centraal systeem. Het doel was de bemanning en de technici eenvoudige, duidelijke en degelijke middelen te geven om het jacht te bedienen.
Hardware
Het hart van het systeem bestaat uit acht PLC's met IO-kaarten en netwerkswitches. Zij vormen de basis van de besturing aan boord. Op belangrijke plekken zijn zes HMI-panelen geplaatst voor informatie en bediening. De PLC's zijn in een ring met elkaar verbonden. Daardoor blijft het systeem werken, ook als één verbinding wegvalt. De HMI's tonen alle belangrijke gegevens overzichtelijk, zodat de bemanning snel ziet hoe de apparatuur ervoor staat en kan ingrijpen als dat nodig is.
Alarmbewaking en bediening

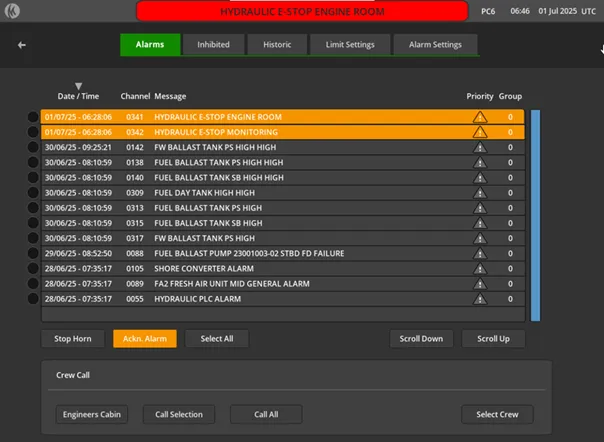

Er is een instelbaar alarmsysteem ingebouwd, waarmee de bemanning de alarmen van het hele schip beheert. Instellingen en grenswaarden zijn aan te passen aan wat er aan boord nodig is. Dat draagt bij aan een veiligere en voorspelbaardere situatie aan boord.
Via het automatiseringssysteem is de complete klimaatinstallatie te bedienen. De PLC's sturen de HVAC-units, chillers, fancoilunits, vriezers, koelkasten, boilers en ventilatoren aan. Ook apparatuur van Heinen en Hopman is in het systeem opgenomen. Naast het klimaat geeft het systeem een volledig overzicht van de energievoorziening van het jacht. Oliepeilen, temperaturen, noodstops, pompen, hydrauliek en frequentieregelaars staan overzichtelijk op de HMI's. Een eenlijnsschema van het elektrische systeem laat de bemanning zien hoe het vermogen over het jacht is verdeeld.
Branddetectie en verlichting

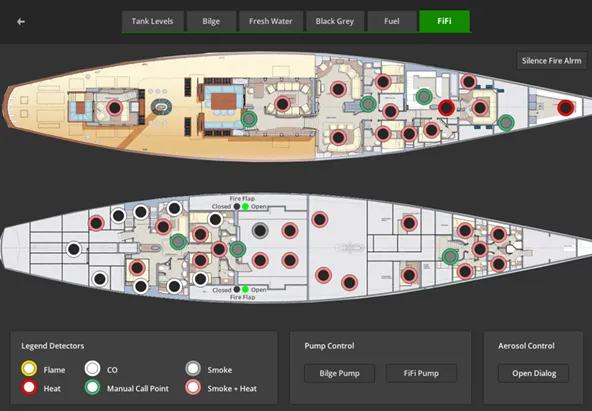

Een ingebouwd branddetectiesysteem draagt bij aan de veiligheid. De status van alle melders is te volgen en bij een alarm toont het systeem direct de plaats van de melding. Zo kan de bemanning sneller reageren en met meer zekerheid optreden bij een noodsituatie. Ook de navigatieverlichting en de binnenverlichting zijn in het systeem opgenomen. Alle verlichting is daardoor vanuit hetzelfde centrale systeem te bedienen, wat het werk eenvoudiger maakt.
Zeilen en navigatie
Voor het zeilen is een apart zeilgedeelte gemaakt dat een volledig beeld geeft van de toestand van het schip. Gegevens van Pixel-sur-Mer zijn gekoppeld, zoals de actuele positie, conninginformatie, waterdiepte, roerhoek, kielstand en de status van de boegschroef. Daarnaast zijn de kettingteller, de toestand van de schroef en uitgebreide zeilgegevens te zien. Omdat al deze informatie op één plek staat, kan de bemanning het schip snel en overzichtelijk bedienen.
Tanks en bilges

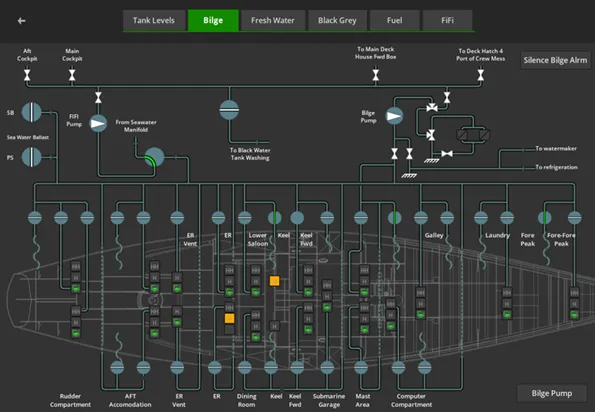

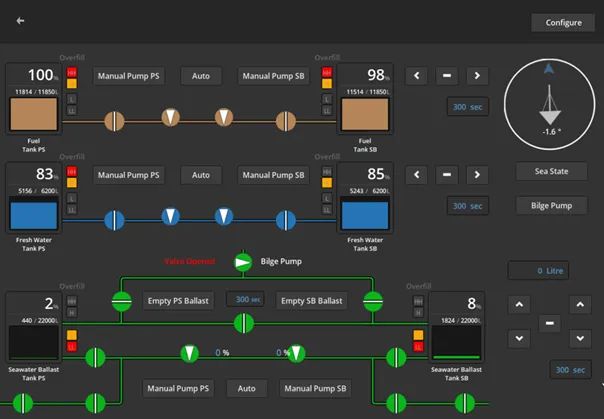

De niveaus van alle tanks worden weergegeven, zodat de bemanning direct ziet hoeveel brandstof, drinkwater, zwart en grijs water en andere voorraden er aan boord zijn. Daarnaast leverde Marble een speciaal ontworpen ballast- en bilgesysteem. Dit systeem houdt bilge, drinkwater, zwart en grijs water en brandstof van elkaar gescheiden. Door die functies te scheiden is de bediening eenvoudiger en is de bewaking duidelijk opgebouwd.
Netwerk en dataopslag
Het automatiseringssysteem heeft een netwerkoverzicht met alle aangesloten apparaten. Een storing in het netwerk is zo snel te vinden en de status van de PLC's en IO is direct te zien. Marble Pulse slaat de bedrijfsgegevens langer dan een jaar op. Met die gegevens kan de bemanning eerdere prestaties terugkijken, patronen herkennen en het onderhoud plannen of storingen opsporen.
Integratie en bedrijfszekerheid
Doordat al deze functies in één centraal automatiseringspakket samenkomen, is de Hetairos na de refit goed toegerust voor de komende jaren. De ringopstelling van de PLC's en de duidelijke HMI-panelen zorgen voor redundantie en overzicht. Met veiligheid, klimaat, energie, zeilgegevens en netwerkinformatie in één systeem heeft de bemanning alles in handen om het jacht goed te beheren.
Een refit voor de lange termijn
De Hetairos die Baltic Yards in 2011 bouwde, viel op door haar formaat en zeileigenschappen. De refit bij Pendennis heeft daar moderne systemen en techniek aan toegevoegd, zodat het jacht blijft voldoen aan wat er vandaag van een luxe zeiljacht wordt gevraagd. Marble Automation is blij dat het hieraan kon bijdragen met een complete automatiseringsoplossing: beproefde techniek, afgestemd op dit jacht.
Met dit pakket aan boord kan de Hetairos nog jaren veilig en comfortabel zeilen.
